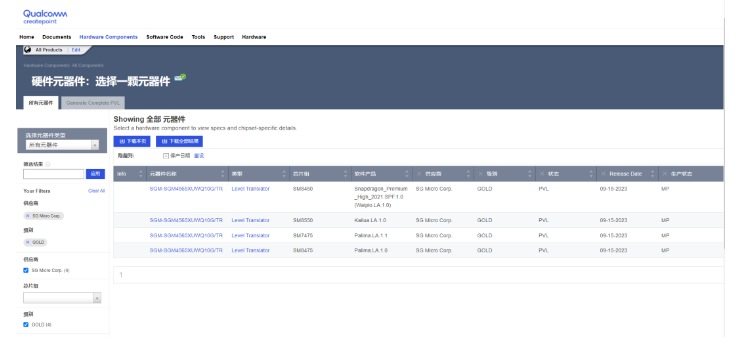

圣邦微電子推出電平轉換器 SGM4565,廣泛應用于智能手機,便攜式設備以及其他 SIM 卡終端。SGM4565 已經通過了高通驍龍 8 Gen2 平臺認證,并獲得高通最高推薦等級--GOLD。
SGM4565 典型特性
SG Micro Corp
支持 1.62V 至 3.6V SIM 卡供電電壓;
支持 1.08V 至 1.98V 主機控制端供電電壓;
支持高達 10MHz 的時鐘頻率;
支持主機與 SIM 卡之間 Data、CLK 和 Reset 信號的自動電平轉換;
支持 VCCB 自動啟用和禁用;
端口內部集成上拉和下拉電阻器;
集成 EMI 濾波器。
SGM4565 具有雙電源設計,可用于基帶處理器(主機)與用戶身份識別模塊(SIM 卡)之間的 Data、CLK 和 Reset 信號轉換。該產品主機側支持 1.2V IO 電壓,主機側供電范圍 1.08V 至 1.98V,SIM 卡側供電范圍 1.62V 至 3.6V。

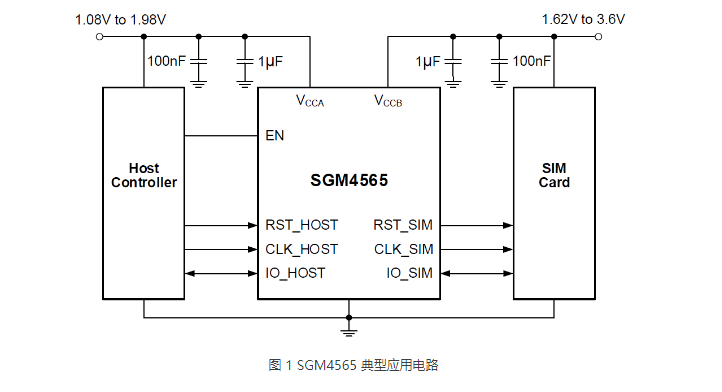

ISO7816-3 規范明確將 SIM 卡工作電壓分為三檔:1)A 類 5V 供電;2)B 類 3V 供電;3)C 類 1.8V 供電。圣邦微電子推出的 SIM 卡電平轉換器 SGM4565 支持 B 類(3.0V ± 10%)和 C 類(1.8V ± 10%)SIM 卡接口標準。除此之外,SGM4565 還擁有雙向 IO、單向 CLK 和 RST 通道。圖 1 為 SGM4565 典型應用電路。

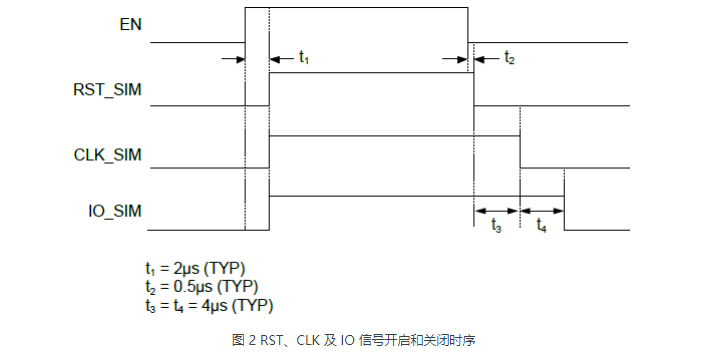

SGM4565 自身設計有 EN 控制管腳,該控制管腳可被用來控制 SIM 卡側信號的開啟和關閉時序。當 VCCA 和 VCCB 電壓正常供電,若 EN 信號由低變高,SIM 卡側的 RST、CLK 和 IO 通道同時啟用并開始傳輸數據,整個響應時間典型值為 2μs;若 EN 信號由高變低,SIM 端的 RST、CLK 和 IO 信號通道將依次被禁用,相應端口也被芯片內部下拉電阻拉低,其中 RST_SIM、CLK_SIM 和 IO_SIM 的關閉時序間隔典型值為 4μs,整個關機過程持續約 8.5μs。此時序設計遵循 ISO7816-3 設計規范,確保正常啟動和禁用 SIM 卡。
SGM4565 采用符合環保理念的 UTQFN-1.8×1.4-10L 綠色封裝,工作溫度范圍為 -40℃ 至 +125℃。
