01產品概述
CA-IS3115AW-Q1是一款支持5.0kVRMS隔離耐壓的DC-DC轉換器芯片，集成片上變壓器，能夠高效率傳輸1.5W功率到副邊側輸出。該芯片采用特有控制架構，能夠快速響應負載變化，并且精確調節輸 出電壓。CA-IS3115AW-Q1可替代傳統分立器件組建的隔離電源方案，該方案物理尺寸更小，且能夠?qū)崿F(xiàn)完全隔離。
CA-IS3115AW-Q1集成軟啟動、短路保護、過溫保護等多種保護功能以更好地增強系統的可靠性。CA-IS3115AW-Q1具有EN使能管腳，當EN為低電平時，輸出電壓為零，此時電源僅有微安級待機輸入電流。
CA-IS3115AW-Q1可通過管腳SEL選擇4種輸出電壓，分別為5V、3.3V、5.4V、3.7V，支持輸出端接LDO，以方便用戶不同的電壓需求。CA-IS3115AW-Q1器件采用16腳寬體SOIC封裝，電氣間隙&爬電距離大于8mm，最高絕緣耐壓高達5 kVRMS，支持寬工作溫度范圍-40 °C ~ 125 °C。
02產品特性
? 集成高效率的DC-DC轉換器和片上變壓器
- 內置軟啟動電路來防止浪涌電流和輸出過沖
- 工作在Hiccup模式的短路保護
- 過熱關斷保護功能
? 寬輸入電壓范圍：4.5 V ~ 5.5 V
? 輸出電壓可選：
- 3.3V或5.0V；
- 3.7V或5.4V，支持在DC-DC后接LDO
? 輸出典型功率：1.5W (5V/300mA)
? 優異的負載瞬態響應
? 寬工作溫度范圍：-40 °C ~ 125 °C
? 符合CISPR32 Class-B級EMI標準
? ESD：±3kV HBM，±2kV CDM
? 高CMTI：±150 kV/μs（典型）
? 優異的隔離性能：
- UL 1577 標準下，長達1 分鐘的5kVRMS 隔離耐壓
- 符合DIN V VDE V 0884-11:2017-01 標準的7070VPK VIOTM 和 2121VPK VIORM
- 隔離柵壽命：>40年
? 符合RoHS標準封裝：SOIC16-WB（W）
? AEC-Q100 車規認證：
- Grade 1 等級，-40°C到125°C（TA）
03典型應用
? 新能源汽車主驅逆變器
? 新能源汽車車載充電機及高壓DC-DC轉換器
? 新能源汽車高壓功率分配單元
? 新能源汽車電池管理系統
? 新能源汽車電動空調壓縮機

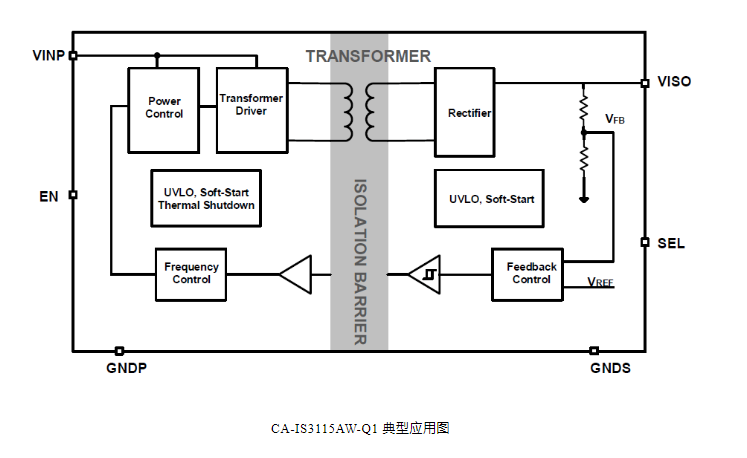

04應用圖
