川土微電子CA-IF1022-Q1具有喚醒功能的雙通道LIN收發器新品發布！該產品實現了從晶圓生產到封裝測試全國產化。

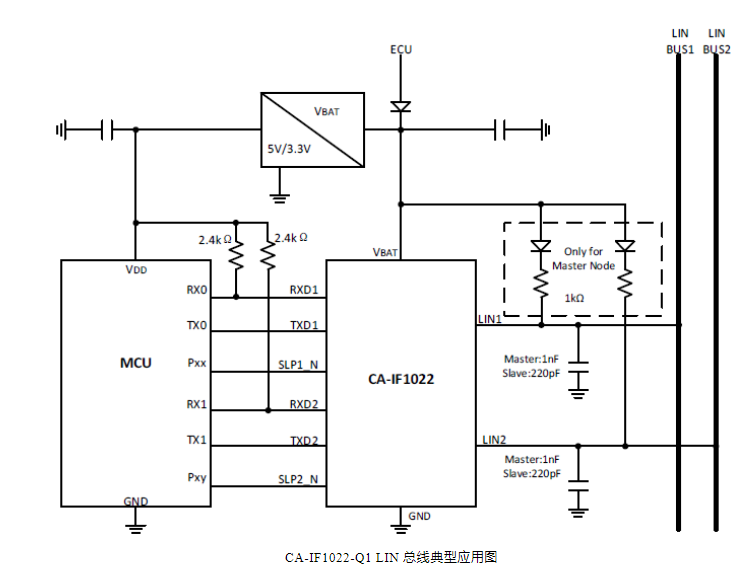

01產品概述 CA-IF1022-Q1是一款雙通道本地互聯網絡（LIN） 收發器，LIN是支持汽車車載網絡的低速通用異步收發器（UART）通信協議。CA-IF1022-Q1通過TXDx引腳控制LINx總線的狀態，使其具備較好的壓擺率和波形整形，從而減少電磁輻射（EME），并通過其開漏RXDx輸出引腳報告總線的狀態。 CA-IF1022-Q1通過寬輸入電壓范圍來支持12V應用，此外還支持低功耗睡眠模式。該器件支持通過從LINx和SLPx_N引腳喚醒的功能。 CA-IF1022-Q1集成了用于從節點應用和ESD保護的電阻器，從而減少系統應用中外部組件的數量。一旦發生接地漂移或者VBAT電源電壓斷開，該器件可防止反饋電流經LINx流向電源輸入。 CA-IF1022-Q1具有較高的ESD保護能力。其中LINx和VBAT的IEC 61000-4-2通過±10kV，HBM通過±14kV；TXDx、RXDx和SLPx_N的HBM通過±8kV；所有管腳的CDM通過±2kV。 02產品特性 ? 符合面向汽車應用的 AEC-Q100 標準(認證中) ? 符合 LIN2.0、LIN2.1、LIN2.2、LIN2.2A 和 ISO 17987-4:2016(12V) 電氣物理層（EPL）標準 ? 符合面向車輛應用的 SAE J2602-1 LIN 網絡標準和面向車輛應用的 SAE J2602-2 LIN 網絡標準符合性測試 ? 支持 12V 應用 ? 寬工作電壓范圍： - VBAT 范圍為 5V 至 18V ? LIN 傳輸數據速率高達 20kbps ? 工作模式： - 正常模式 - 低功耗待機模式 - 低功耗休眠模式 ? 支持低功耗模式喚醒 - 通過 LINx 總線實現遠程喚醒 - 通過 SLPx_N 引腳實現直接喚醒 ? 支持 3.3V、5V 輸入電平 ? 集成 30kΩ LINx 上拉電阻 ? 在 LINx 總線和 RXDx 輸出實現上電/斷電無干擾運行 ? 保護功能：±42V LINx 總線容錯、42V 負載突降支持、IEC ESD 保護、VBAT 輸入端上的欠壓保 ? 切換到正常模式時的初始 TXDx 檢測 ? 結溫范圍：-40°C 至 150°C ? 封裝形式： - SOIC14 封裝(3.9mm x 8.65mm) - 無引線 DFN14 封裝(3.0mm x 4.5mm) - QFN24 封裝(3.5mm x 5.5mm) 03典型應用 ? 車身電子裝置和照明 ? 信息娛樂系統和儀表組 ? 混合動力電動汽車和動力總成系統 ? 被動安全 ? 電器 04應用圖
