【新品發布】川土微電子CA-IS3115X 1.5W 全集成隔離 DC-DC 轉換器

作者:創始人      時間:2023-07-18 10:52:17

01產品概述

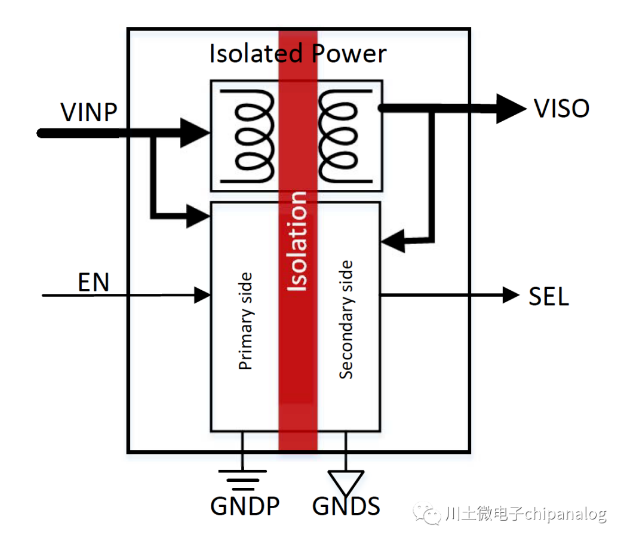

CA-IS3115X 是一款支持 2.5/5.0kVRMS 隔離耐壓的 DC-DC 轉換器芯片,該芯片采用特有控制架構,能夠快速響應負載變化,并且精確調節輸出電壓。CA-IS3115X 可替代傳統分立器件組建的隔離電源方案,該方案物理尺寸更小,且能夠?qū)崿F(xiàn)完全隔離。


CA-IS3115X 集成軟啟動、短路保護、過溫保護等多種保護功能以更好地增強系統的可靠性。CA-IS3115X 具有 EN 使能管腳,當 EN 為低電平時,輸出電壓為零,此時 電源僅有微安級待機輸入電流。


1




02產品特性




? 集成高效率的 DC-DC 轉換器和片上變壓器

- 內置軟啟動電路來防止浪涌電流和輸出過沖

- 工作在 Hiccup 模式的短路保護

- 過熱關斷保護功能

? 寬輸入電壓范圍:4.5 V ~ 5.5 V

? 輸出電壓可選:

- 3.3V 或 5.0V;

- 3.7V 或 5.4V,支持在 DC-DC 后接 LDO

? 輸出典型功率:1.5W (5V/300mA)

? 優異的負載瞬態響應

? 寬工作溫度范圍:-40 °C ~ 125 °C

? 符合 EN55032 Class-B 級 EMI 標準

? ESD:±2kV HBM,±2kV CDM

? 高 CMTI:±150 kV/μs(典型)

? 優異的隔離性能:

- UL 1577 標準下,長達 1 分鐘的 5kVRMS 隔離耐 壓(CA-IS3115AW)

- UL 1577 標準下,長達 1 分鐘的 2.5kVRMS 隔離 耐壓(CA-IS3115BW)

- 符合 DIN V VDE V 0884-11:2017-01 標準的 7070VPK VIOTM 和 2121VPK VIORM (CA-IS3115AW)

- 隔離柵壽命:>40 年

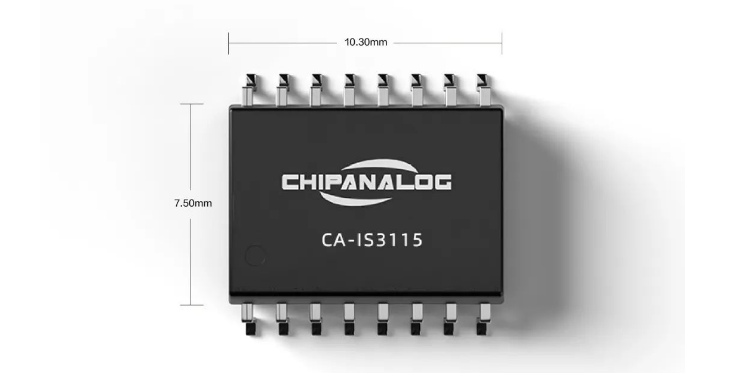

? 符合 RoHS 標準封裝:SOIC16-WB(W)

1




03典型應用



? 工業自動化控制系統

? 電機控制

? 光伏逆變

儲能

? 電網基礎設備

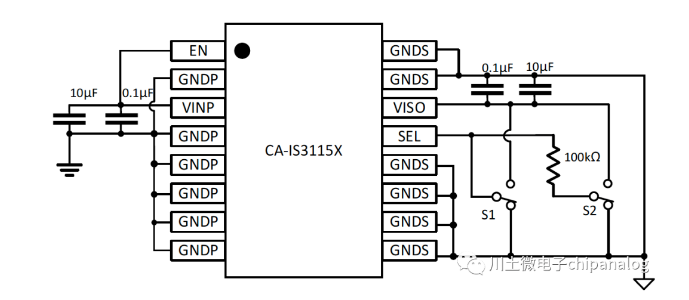

04應用框圖
